کولر رولر
تعهد به خدمات: یک شرکت سنگین با عملیات "135" (یک تلفن، سه لینک، پنج سرویس رایگان) به طور کامل از توسعه کسب و کار مشتری پشتیبانی می کند
جزئیات محصولات
خلاصه: خنک کننده چرخشی یک ماشین بزرگ برای تخلیه گرما و رطوبت مواد پس از خشک کردن است. این دستگاه یکی از تجهیزات کلیدی صنعت کود است که برای خنک کردن ذرات کود قالب گیری استفاده می شود و در حالی که دمای ذرات کاهش می یابد، میزان رطوبت کاهش می یابد و قدرت ذرات نیز به طور متناسب افزایش می یابد. این دستگاه از طریق اتصال به فن در موقعیت خروجی هوا، هوای درجه حرارت عادی را از منبع پایین خنک کننده به طور مداوم از بالای پوشش پمپ می کند، با چرخش مداوم بدن، صفحه بلند کننده داخلی آن به طور مداوم ذرات قالب گیری را بالا می برد و پایین می انداخت تا مواد به طور کامل با باد سرد تماس بگیرند، تبادل گرما را تشکیل دهند و در نتیجه به هدف خنک کننده یکنواخت برسند.

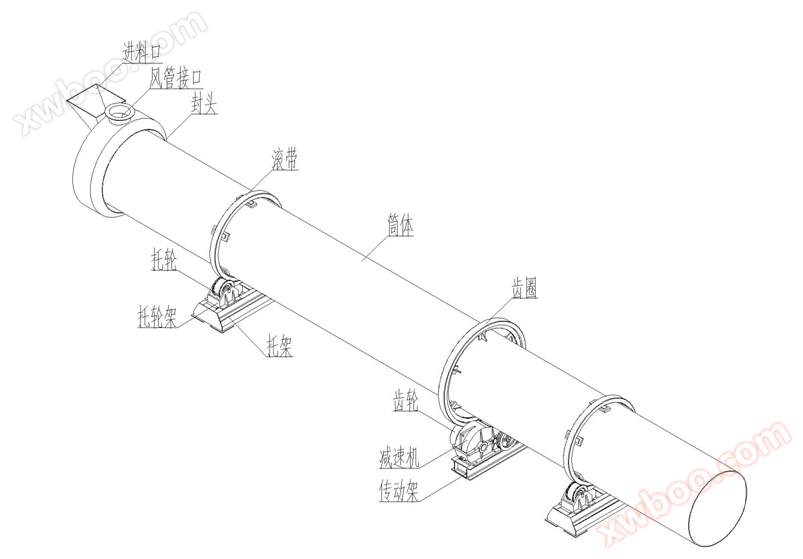

ساختار: دستگاه را می توان به چهار بخش اصلی تقسیم کرد:
a. قسمت پشتیبانی: قسمت پشتیبانی شامل پشتیبانی جلو و پشتیبانی عقب است که در پایه مربوطه برای چرخش موقعیت سیلندر استفاده می شود. قاب جلو و عقب از قاب، قاب چرخ و قاب چرخ تشکیل شده است. در هنگام نصب، می توانید ارتفاع و زاویه دستگاه را با تنظیم فاصله بین دو چرخ در قاب جلو و عقب تنظیم کنید.
ب. بخش انتقال: بخش انتقال قدرت مورد نیاز برای کار طبیعی کل ماشین پوشش را فراهم می کند. اجزای آن شامل دستگاه انتقال، موتور، موتور انتقال نوار مثلث، کاهش دهنده و موتور انتقال دنده و غیره است که در آن موتور انتقال مستقیم یا اتصال متصل بین کاهش دهنده و دنده بر اساس اندازه بار استفاده می شود.
سیلندر: سیلندر بخش کاری کل خنک کننده است. بیرونی آن برای پشتیبانی از نوار رولر و حلقه دندان برای انتقال، صفحه بلند کننده جوشکاری داخلی به شکل صف توزیع شده است، به طور مداوم در هنگام کار کولر بالا می رود، مواد پاشیدن برای ایجاد تبادل حرارتی برای دستیابی به هدف خنک کننده.
د. مهر و موم، پایان، لوله هوا: این بخش سیستم گردشگری هوای سرد و گرد و غبار را برای کار کولر تشکیل می دهد. مهر و موم بین سر و اتصال بدن خوب است، بنابراین باعث می شود که باد سرد به طور مداوم دمای سطح ذرات را کاهش دهد تا ذرات را به طور یکنواخت خنک کند. هنگامی که اپراتور نیاز به ورود به داخل سیلندر برای کار دارد، لطفا در حالت توقف از طریق عقب وارد شوید.
3- ویژگی ها
خنک کننده چرخشی که شرکت ما توسعه داده است دارای ویژگی های زیر است:
a) سرمایه گذاری کوچک، سریع و مقرون به صرفه.
ب. قدرت کم، مصرف انرژی پایین، عملیات پایدار، تعمیر و نگهداری آسان.
c. توزیع صفحه بالا و طراحی زاویه مناسب، عملکرد قابل اعتماد، بنابراین کارایی تبادل گرما بالا، خنک کننده یکنواخت، تمیز کردن مواد کمتر است.
1- پارامترهای اصلی فنی
سری سرمایش کننده های سرور دارای مدل های مختلفی هستند که می توانند با توجه به نیازهای تولید کاربر خریداری شوند و همچنین می توانند سفارشی شوند و طیف گسترده ای از انتخاب ها را داشته باشند، پارامترهای فنی اصلی آن در جدول زیر مشاهده می شود:
مدل |
قطر (میلی متر) |
طول (میلی متر) |
پس از نصب اندازه ظاهری(میلی متر) |
سرعت چرخش (دور / دقیقه) |
موتورهای الکتریکی مدل |
قدرت (کیلو وات) |
HG0880 | 800 | 8000 | 9000×1700×2400 | 6 | Y132S-4 را | 5.5 |
HG10100 | 1000 | 10000 | 11000×1600×2700 | 5 | Y132M-4 را | 7.5 |
HG12120 | 1200 | 12000 | 13000×2900×3000 | 4.5 | Y132M-4 را | 7.5 |
HG15150 | 1500 | 15000 | 16500×3400×3500 | 4.5 | Y160L-4 را | 15 |
دانلود HG18180 | 1800 | 18000 | 19600×3300×4000 | 4.5 | Y225M-6 | 30 |
HG20200 | 2000 | 20000 | 21600×3650×4400 | 4.3 | Y250M-6 | 37 |
HG22220 | 2200 | 22000 | 23800×3800×4800 | 4 | Y250M-6 | 37 |
HG24240 | 2400 | 24000 | 26000×4000×5200 | 4 | Y280S-6 | 45 |
2- نصب و نگهداری
1- نصب:
بعد از دستگاه به کارخانه، با توجه به فرآیند فرآیند در پایه بتن مربوطه قرار داده شده است، زاویه شیب عمومی 2.3 درجه است (می تواند با توجه به نیازهای کاربر تنظیم شود). دستگاه اصلی و دستگاه انتقال بر روی پایه های بتنی قرار داده شده اند و پس از تنظیم موقعیت خوب با قطعات پیش دفن جوشکاری می شوند. بین پایه و پایه اگر به دلیل نیاز به شیشه های شیشه ای، ضخامت آن نباید بیش از 35 میلی متر باشد.
a) قبل از نصب تجهیزات باید پایه بندی شود و بتن باید قبل از نصب تجهیزات ثابت شود.
ب. ارتفاع پایه ها را با استفاده از صفحه های شیشه ای مطابق با نیاز تنظیم کنید تا بدن زاویه ای را که نیاز به شیب دادن دارد حفظ کند.
ج. پس از تنظیم چرخ چرخ به موقعیت مناسب، سیلندر را روی چرخ چرخ قرار دهید و فاصله قطعات را تنظیم کنید.
د. نصب بخش انتقال خنک کننده، تنظیم فاصله پیوند دنده و حلقه دندان.
2- خرابکاری:
در زمان آزمایش توجه به جهت چرخش بدن، دنده های کوچک و دندان های بزرگ باید به سمت عقب چرخند، اگر جهت چرخش بدن اشتباه باشد، ترتیب را تنظیم کنید.
b. دمای هر بیرنگ باید به طور منظم افزایش یابد و دمای بیرنگ نباید بالاتر از 50 درجه سانتیگراد باشد.
صدای دنده باید یکنواخت باشد و نباید بالا یا پایین باشد.
د. پس از پایان آزمایش، کمربند، چرخ، دنده، حلقه دندان و غیره را مشاهده کنید.
3- تعمیر و نگهداری:
قبل از استفاده از کاهش دهنده باید روغن روان کننده اضافه شود، روغن روان کننده معمولا از روغن مکانیکی HJ40-50 استفاده می شود، همچنین می تواند از روغن دنده HL20-30 استفاده شود. ارتفاع سطح روغن روان کننده باید در محدوده نشان دهنده علامت روغن دایره روی صندلی ماشین باشد. روغن جدید باید بعد از ۱۰۰ ساعت اولین بار جایگزین شود و سپس هر چهار ماه یک بار جایگزین شود.
ب. هر بار روغن روان کننده را ضربه بزنید، روغن روان کننده مدل 3 روغن روان کننده بر اساس کلسیم است، حجم بارگذاری 1/3 ~ 1/2، و روغن روان کننده جدید را به طور منظم جایگزین کنید، در هنگام جایگزینی یاتاقان باید تمیز شود.
ج. دنده، حلقه دندان، نوار رولر، چرخ و غیره باید کره را خشک کنند.
4- قطعات آسیب پذیر
a. کمربند مثلث b. یاتاقان c. پین ستون اتصال
3- استفاده و عملیات
1- راه اندازی:
a. کره خشک را روی دنده و نوار رولر قرار دهید، و کره یا روغن دنده را به مقدار مناسب تزریق کنید.
ج. بعد از باز کردن بادنده گرد و غبار، تجهیزات حمل و نقل مواد را شروع کنید، سرد کردن سیلندر برای جلوگیری از شروع مواد.
2- پارکینگ:
به ترتیب دستگاه های فرایند های قبل از خنک کننده را متوقف کنید، تا مواد داخل خنک کننده تمیز شوند، بعداً دستگاه های فرایند های بعدی را متوقف کنید.
3- توجه:
در حالی که خنک کننده کار می کند، از طریق زیر بدن ممنوع است.
در حالی که خنک کننده کار می کند، بازرسی و تعمیر داخلی ممنوع است.
دستکش عایق نشده، لمس موتور و سیم های الکتریکی ممنوع است.
د. بدون اتصال کامل به زمین، حرکت خنک کننده ممنوع است، اگر جریان الکتریکی در دستگاه پیدا شود، باید بلافاصله متوقف شود تا زمانی که اتصال به زمین تعمیر شود.
4- خطاهای رایج و روش های رفع آن
پدیده خرابی | 故障原因 | روش استثناء |
لغزش کمربند | کنار اتصال مخروط کمربند بدون چسبیدن | محکم کردن نوار رولر و اتصالات شکاف |
در جهت شعاع با نوار رولر و اتصالات شکاف نشده است | با استفاده از پنجره یا کوین برای چسبیدن نوار رولر و اتصالات خالی، اما باید توجه داشته باشید که چسبیدن بیش از حد آسیب پذیر به تصادف است، در حالی که کشش نابرابر به راحتی باعث ضربه و لرزش بدن می شود | |
بدن اشتباه | فرسایش چرخ | تعمیر یا تعویض چرخ بر اساس سطح فرسایش |
فرسایش چرخ | تغییر یا تغییر چرخ جدید بر اساس سطح فرسایش | |
اشتباه دنده | فرسایش دنده های کوچک | دنده های کوچک را برعکس نصب کنید، اگر هر دو طرف از دست رفته باشند، دنده های جدید باید جایگزین شوند. |
اتصال بین دنده بزرگ و سیلندر خراب شد | اتصال مدرسه در صورت لزوم | |
لرزش سیلندر | اتصال چرخ به پایه خراب شد | پیچ های پیچ بندی شده برای قرار دادن چرخ در موقعیت مناسب |
فرسایش جانبی کمربند | چرخش کنار نوار رولر یا جایگزین نوار رولر جدید با توجه به سطح فرسایش |
